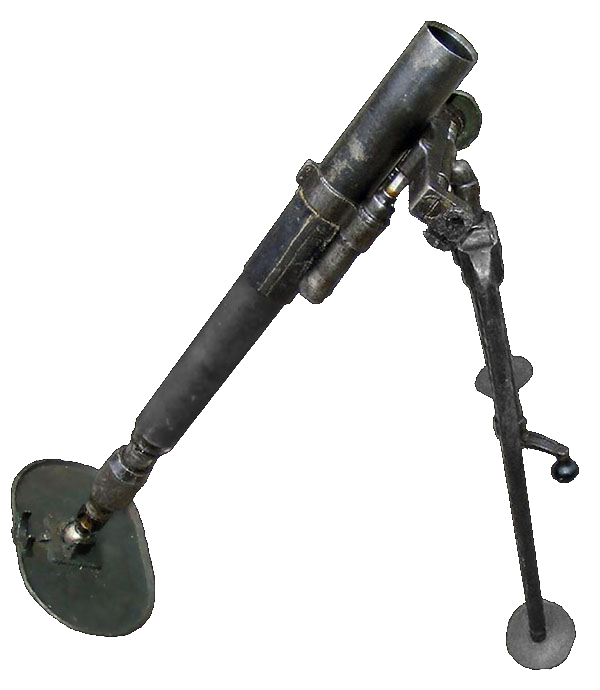

50-мм миномет
РМ-38
(РМ-38)
1938

Разработка 50-мм ротного миномета была начата в КБ завода № 7 в начале 1937 года. В течение года было испытано несколько опытных образцов минометов. На вооружение 50-мм ротный миномет обр. 1938 г. был принят в 1938 году. Серийное производство его начато в 1939 году. За год изготовили 1720 минометов. На I-III кварталы 1940 года одиннадцати заводам был дан план на 23105 50-мм минометов обр. 1938 г., к 1 августа 1940 года изготовлено 18994 миномета по цене 3600 руб. за штуку.

Миномет устроен по схеме мнимого треугольника, с воспламенением типа Стокса-Брандта.

Изменение дальности стрельбы осуществлялось за счет изменения количества используемых газов и частично за счет изменения длины пути мины в стволе. При движении бойка менялся объем каморы.

Стрельба велась при двух углах возвышения: 45° и 75°. Угол возвышения 45° при закрытом дистанционном кране обеспечивал наибольшую дальность огня (800 м), а угол 75° при открытом дистанционном кране давал минимальную дальность (200 м). При стрельбе на все дальности применялся только один заряд.

Двунога-лафет придавала стволу миномета определенное направление, то есть соответствующие углы вертикальной и горизонтальной наводки. Она состояла из двуноги с подъемным механизмом и механизмом горизонтирования, амортизатора и вертлюга с поворотным механизмом.

Подъемный механизм служил для придания миномету углов возвышения. Шток его расположен перпендикулярно винту поворотного механизма. Механизм горизонтирования служил для приведения угломерного стола прицела в горизонтальное положение. Поворотный механизм обеспечивал точное направление ствола по горизонтали и позволял осуществлять горизонтальную наводку в пределах ± 3°. Он состоял из горизонтального винта, матки, втулки и винта. Поворотный механизм не был закрыт и поэтому при стрельбе мог загрязняться.

При работе поворотного механизма сбивались горизонтальный и вертикальный уровни прицела (если двунога не находилась в вертикальной плоскости), так как вращение ствола в пространстве происходило относительно одной точки (шаровой пяты), а матка поворотного механизма, перемещаясь, поворачивала матку подъемного механизма.

Прицел ротного миномета механический, без оптических приспособлений.
