ручная граната противопехотная
M-34
(M-34)
1934

Граната M 34 относится к осколочным гранатам ударного действия. В отличие от гранат M 24 и M 39, подготовка которых к боевому использованию осуществлялась солдатами непосредственно перед боем, гранаты M 34 заряжались в прифронтовых органах снабжения и выдавались солдатам заряженными и опломбированными.

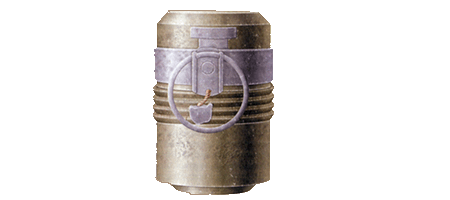

Граната представляет собой цилиндрический стакан, состоящий из двух штампованных половинок, внутри которых помещаются взрывчатое вещество (прессованный тротил), ударный и предохранительный механизмы и запал.

Детали корпуса гранаты изготавливались из листовой стали толщиной 0,6 и 1,5 мм. В зависимости от толщины стенок корпуса изменялся общий вес гранаты, ее осколочное действие и способ соединения половинок корпуса.

При тонкостенном корпусе половинки соединялись с помощью накатной резьбы и фиксировались пружинным кольцом. При толстостенном корпусе соединение половинок осуществлялось посредством трех винтов.

Граната снабжена оригинальной системой предотвращения случайного взрыва с тремя предохранителями, которые при ее боевом использовании выключаются последовательно: перед броском извлекается первый предохранитель — выдергивается кольцо с предохранительной чекой. При этом на корпусе рукой удерживается до броска гранаты лента-автопредохранитель. Брошенная граната испытывает сопротивление воздуха и вследствие разности сил сопротивления, действующих на корпус гранаты и автопредохранитель (развернувшаяся лента), последний отделяется от корпуса гранаты, извлекая вторую чеку. В дальнейшем, до встречи гранаты с преградой, свободному перемещению подвижных деталей ударного механизма в корпусе гранаты препятствует третий предохранитель — предохранительная пружина, помещенная между инерционным грузом с запалом и подвижной тарелью с жалом. При встрече гранаты с преградой любым участком корпуса, вследствие создавшихся сил инерции, подвижные детали сближаются, преодолевая усилие предохранительной пружины, и происходит накол капсюля-детонатора, что вызывает взрыв вещества, размещенного в инерционном грузе в нижней половине корпуса гранаты.

Следует отметить, что конструкция гранаты позволяла использовать для ее изготовления такой высокопроизводственный технологический метод, как штамповка из листовой стали. Это значительно сократило расходы на производство и позволило выпустить в годы войны несколько миллионов гранат типа M 34.
