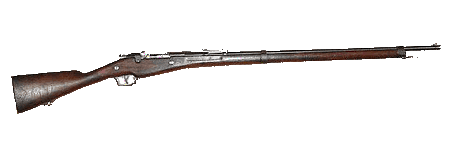

7,5 мм винтовка
М 34
(М 34)
1907

Французские винтовки, рассчитанные на использование 8-мм патронов, снаряженных бездымным порохом, имеют общее название «Лебель». Ранние образцы имели подствольные трубчатые магазины, наполняемые по одному патрону. Магазин винтовки вмещал 8 патронов, а карабина — 3. Появившиеся со временем более совершенные винтовки не вытеснили из употребления оружие с подствольными магазинами. Будучи модернизированным, оно продолжало оставаться на вооружении наряду с новыми образцами. С 1890 г. появились карабины системы Бертье с серединными магазинами типа Манлихер, заряжаемыми симметричной пачкой с тремя патронами (поэтому они назывались также «Манлихер — Бертье»). Устройство затвора и остальные детали оставались прежними. В связи с этим в разных источниках можно встретить различное название этого оружия — и Манлихер, и Бертье.

Винтовки и карабины этой системы составляли значительную часть стрелкового вооружения французской армии в первые годы Второй мировой войны.

Конструкция этого оружия была результатом длительной работы над улучшением винтовки Лебель обр. 1886 г. В середине Первой мировой войны в винтовках и карабинах Лебель начинают использоваться магазины, заряжаемые пачкой с пятью патронами. Особенностью магазинов является наличие крышки, закрывающей нижнее окно в походном положении и открывающей его во время стрельбы. Прицельные приспособления на винтовках Лебель довольно своеобразны. Мушка очень широкая, вверху с прорезью или небольшим выступом. Прицел ступенчатый. Его рамка (с прорезью на конце) может приподниматься перемещениями вдоль ее прицельного хомутика. Прицеливание при стрельбе на большую дальность производится при установленной вертикально прицельной рамке уже через другую прорезь, расположенную на подвижном хомутике. Третья прорезь для прицеливания по более близким целям — до 250 м — открывается при откидывании рамки вперед.

В 1927 г. винтовки и карабины Лебель подверглись незначительной модернизации. Так, был убран шомпол, а антабки сделаны на шарнирах.

Устаревший 8-мм фланцевый патрон, разработанный еще в 1886 г., препятствовал созданию новых образцов стрелкового оружия, особенно автоматического. Поэтому уже в 1929 г. к ручному пулемету Шательро вводится новый бесфланцевый патрон калибра 7,5 мм. В 1934 г. под этот патрон была сконструирована винтовка, получившая наименование Модель 07/15 M 34. Она была короче и легче прежних образцов и имела наполняемый из обоймы магазин с двухрядным расположением в нем пяти патронов. Однако устаревшая конструкция затвора и некоторые другие мелкие, но многочисленные недостатки, унаследованные от прежних винтовок, способствовали тому, что эта модель недолго состояла на вооружении. В то же время она характеризовалась неплохими баллистическими качествами по сравнению с другими типами винтовок этого ряда. И в этом частичная заслуга принадлежит патрону нового образца.

технические характеристики Лебель М 34, обр. 1907/15 гг.
Калибр, мм 7,5
Начальная скорость пули, м/с 820
Вес со штыком (без патронов), кг
Вес без штыка и патронов, кг 3,7
Длина со штыком, мм
Длина без штыка, мм 1080
Емкость магазина, количество патронов 5
Скорострельность, выстр./мин
Прицельная дальность, м 900
